Système de traitement d'images MegaPipe Le systéme de filtres MegaCam

Le systéme de filtres MegaCam

Cette page décrit les filtres de ugriz MegaCam et les compare avec les filtres de ugriz SDSS.

Évidement la plupart des informations présentées dans cette page est disponible ailleurs. Cependant, bien qu'il soit possible de trouver la fonction de transmission du filtre de MegaCam sans le télescope (miroirs, optique, détecteur) fonction de réponse, il est difficile de trouver des fichiers décrivant les filtre aprés multiplication par la transmission du système (ce qui est nécessaire pour un certain nombre de choses, notamment les redshifts photométriques), elles sont présentées ici.

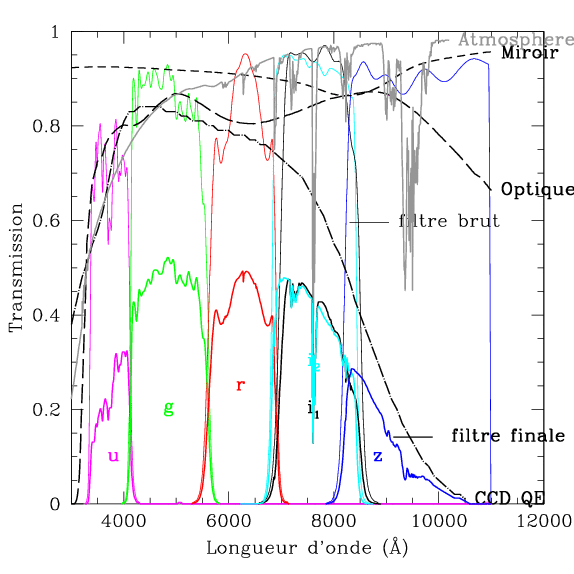

La figure ci-dessous montre la jeu de filtres ugriz pour MegaCam . Les lignes colorées claires montrent les réponses des filtres comme décrit dans les pages de filtre de CFHT. Les lignes noires marquées indiquent la transmission du miroir primaire, de l'optique et du rendement quantique CCD obtenue à partir du site-web du TCFH.

Jeu de filtres MegaCam

Le transmission des filtres sont multipliés par celles du télescope ( miroir + optiques + CCD ) d'obtenir des transmissions totales pour l'ensemble du système . Ces transmissions totales sont présentés comme les lignes colorées lourds La étiquettes i1 et i2 se réfèrent à l'ancien (avant Juin 2007) et les nouveaux (après Octobre 2007) filtre i. Les courbes de réponse finaux sont données au format texte ici:

Comparaison des jeu de filtre MegaCam et SDSS

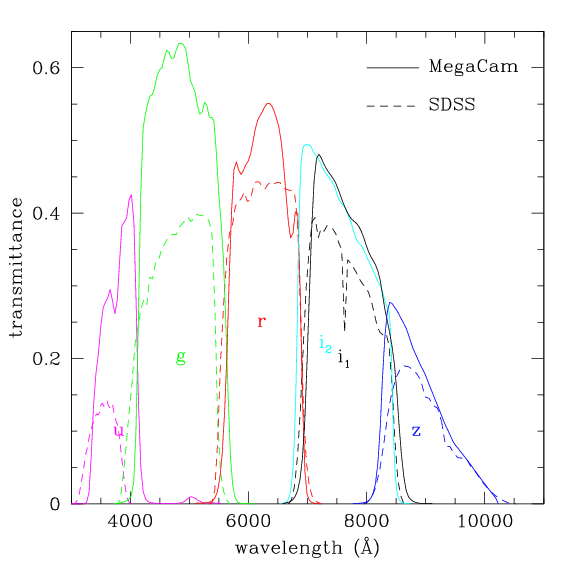

La figure ci-dessous montre les fonctions de transmission de filtre de MegaCam finales. Les mêmes données pour le jeu de filtre ugriz SDSS sont représentés en traits plus lourds. Notez que les filtre u et g de MegaCam sont légèrement plus rouge que leur homologues SDSS.

MegaCam vs SDSS

La transformation entre le système de magnitude Vega et AB est différente pour les filtres SDSS et MegaCam, en particulier pour le u. Ceci est illustré dans le tableau suivant:

FiltreSDSS-AB
SDSS
Vega-AB
MegaCam
u -0.966-0.338
g +0.099+0.093
r -0.163-0.164
i (vieux) -0.387-0.389
i (nouveau)-0.387-0.376
z -0.560-0.551

Ces chiffres sont calculés pour la masse d'air zéro.

Les termes de couleur entre les deux jeux de filtres peut être décrit par les équations suivantes:

u_Mega = u_SDSS - 0,241 ( u_SDSS - g_SDSS )
g_Mega = g_SDSS - 0,153 ( g_SDSS - r_SDSS )
r_Mega = r_SDSS - 0,024 ( g_SDSS - r_SDSS )
i_Mega = i_SDSS - 0,085 ( r_SDSS - i_SDSS ) (ancien)
i_Mega = i_SDSS - 0,003 ( r_SDSS - i_SDSS ) (nouveau)
z_Mega = z_SDSS + 0,074 ( i_SDSS - z_SDSS )


Les relations pour les bandes griz (y compris l'ancien filtre i) proviennent de l'analyse de la groupe SNLS. La relations pour la bande u vient des pages web MegaPipe TCFH. La relation de la nouvelle filtre i a été calculé separement.

Les transformations inverses (MegaCam à SDSS) ont également été calculé:

u_SDSS=u_Mega +0.181 (u_Mega - g_Mega)
g_SDSS=g_Mega +0.195 (g_Mega - r_Mega)
g_SDSS=g_Mega +0.103 (g_Mega - i_Mega)
r_SDSS=r_Mega +0.011 (g_Mega - r_Mega)
i_SDSS=i_Mega +0.079 (r_Mega - i_Mega) (ancien)
i_SDSS=i_Mega +0.044 (g_Mega - i_Mega) (ancien)
i_SDSS=i_Mega +0.001 (r_Mega - i_Mega) (nouveau)
i_SDSS=i_Mega -0.003 (g_Mega - i_Mega) (nouveau)
z_SDSS=z_Mega -0.099 (i_Mega - z_Mega)
